在便携式储能设备市场呈指数级增长的今天，电磁兼容(EMC)性能已成为决定产品生死存亡的关键技术壁垒。当30kW级户外电源因电磁干扰导致认证周期延长45天、研发成本激增12%时，行业正面临前所未有的整改压力。这场看不见的电磁博弈，不仅考验着工程师对开关频率、辐射频谱、接地策略的精准把控，更推动着企业构建从设计仿真到系统验证的完整技术闭环。今日，深圳南柯电子小编将分析便携式电源EMC整改的多个维度，实现产品效率与可靠性的双重突破。

一、便携式电源EMC整改问题的技术本质与行业挑战

1、频谱覆盖广：开关频率集中于100kHz-3MHz区间，通过电源线传导产生的差模/共模噪声在150kHz-30MHz频段超标达6dBμV;

2、辐射强度高：逆变器模块因未配置磁环滤波器，在80MHz频点形成12dBμV/m的辐射超标;

3、结构耦合复杂：PCB走线形成的1/4波长天线效应，在433MHz频点导致15dBμV/m的辐射泄漏。

二、硬件级便携式电源EMC整改的核心技术体系

1、滤波电路的精准设计

(1)差模抑制：X电容容量范围0.1μF-0.47μF，重点抑制电源线间的差模干扰;

(2)共模抑制：Y电容容量2200pF-4700pF，配合共模电感形成双级滤波网络;

(3)安全规范：漏电流严格控制在0.75mA以下，满足IEC 60950安规要求。

2、PCB布局的电磁优化

(1)信号完整性：信号层与电源层间距≥0.2mm，关键时钟线实施包地处理;

(2)功能隔离：模拟电路与数字电路间距≥10mm，中间设置地线隔离带;

(3)接地策略：高频电路采用多点接地，低频电路采用单点接地，避免地环路干扰。

3、屏蔽与接地的工程实践

(1)导通性能：采用截面积≥2.5mm²导线，接触电阻<10mΩ;

(2)屏蔽效能：屏蔽罩开孔孔径<λ/20(λ为最高干扰频率波长)，防止电磁泄漏;

(3)结构处理：在DC-DC芯片引脚增加π型滤波器(10μH电感+220pF电容×2)，配合微带线设计(线宽0.3mm，地间距0.15mm)，有效抑制辐射发射。

三、便携式电源EMC整改的软件与系统级协同优化策略

1、扩频调制技术(SSFM)

通过将开关频率在±5%范围内随机抖动，可使辐射峰值降低8dBμV/m。某产品实测数据显示，在433MHz频点采用3%抖动范围时，余量提升至6dBμV/m，顺利通过CE认证;

2、动态负载补偿算法

预测电流控制(PCC)算法通过实时监测负载变化，将电压过冲从15%抑制至3%。在混合动力汽车DC/DC模块整改中，该算法使低频开关电源干扰降低30dBμV;

3、系统级验证闭环

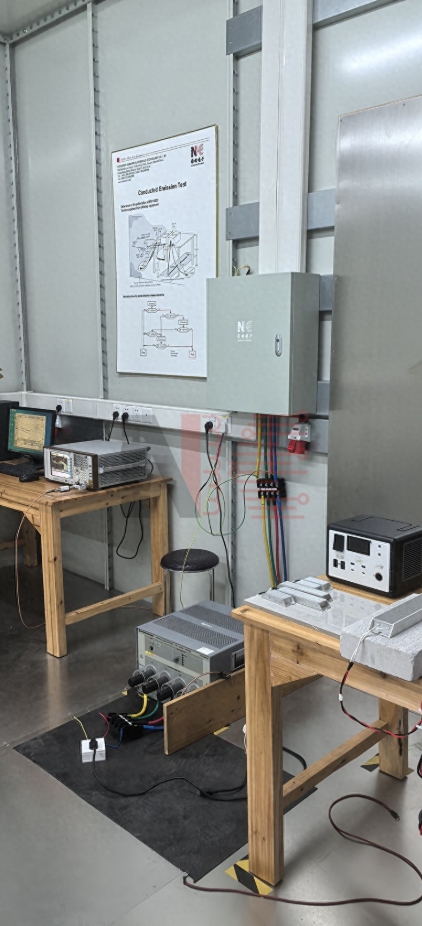

建立EMI接收机预扫与仿真模型的迭代机制，可使整改周期缩短30%。某品牌20000mAh移动电源通过该机制，在研发阶段即解决30MHz-1GHz辐射超标问题。

四、便携式电源EMC整改的典型案例分析与整改效果评估

1、户外储能电源CE认证整改

(1)问题定位

①近场探头扫描显示DC-DC芯片引脚为最强辐射源;

②PCB走线形成1/4波长天线，在433MHz频点超标15dBμV/m。

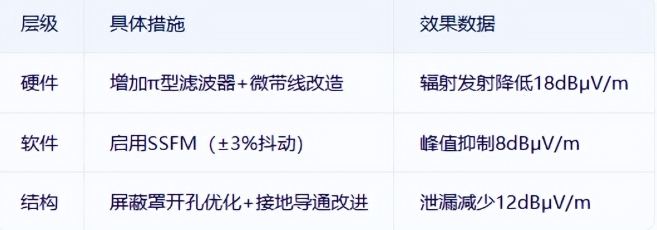

(2)整改措施

(3)测试结果：433MHz频点余量>6dBμV/m，整机效率提升2%。

2、汽车电子控制单元(ECU)整改

(1)问题定位

①PCB布局不合理导致高频时钟电路(100MHz)与I/O接口耦合;

②电源引脚缺少π型滤波，辐射超标10dBμV/m。

(2)整改措施

①重新规划PCB叠层，将时钟线与敏感信号间距增至15mm;

②增加22μH共模电感+4700pF Y电容组合滤波器。

(3)测试结果：辐射发射强度从55dBμV/m降至38dBμV/m，满足CISPR 25 Class 5标准。

五、便携式电源EMC整改的未来发展趋势与标准化建议

1、新材料与新技术应用

(1)磁性材料：非晶/纳米晶合金替代传统铁氧体，高频衰减性能提升30%;

(2)智能滤波：通过MCU动态调整滤波参数，适应负载突变场景;

(3)3D集成：采用堆叠PCB技术，在缩小体积的同时优化电磁路径。

2、标准化整改流程建设

建议企业建立EMC问题数据库，记录典型干扰源与整改措施。某领先企业实践表明，该机制可使同类问题处理时间缩短40%，一次通过率提升至92%。

3、无线充电兼容性要求

随着Qi/A4WP标准的普及，需在设计中预埋抗干扰电路。某品牌无线充电模块通过增加共模扼流圈和EMI滤波器，成功通过FCC Part 15测试。

总之，便携式电源EMC整改已从传统的"事后补救"转向"前置设计"阶段。通过硬件优化、软件协同、系统验证的三维整合，企业不仅能显著提升产品合规性，更可获得2%-5%的效率提升。面对5G、物联网带来的更严苛标准，唯有坚持技术创新与标准化管理，方能在全球市场中占据先机。
