随着大功率移动电源在工业设备、应急供电、新能源等领域的广泛应用，其电磁兼容性(EMC)问题逐渐成为制约产品性能与市场准入的核心瓶颈。30千瓦级移动电源因功率密度高、拓扑结构复杂，易产生传导干扰超标、辐射噪声外泄等问题。本文南柯电子小编将以实际工程经验为基础，结合多维度整改策略，系统解析30千瓦移动电源EMC整改问题的成因与解决方案。

一、30千瓦移动电源EMC整改的核心挑战

大功率移动电源的EMC问题本质是能量转换效率与电磁干扰抑制的博弈。其特殊性体现在：

1、高频开关噪声倍增：采用LLC谐振或交错并联Boost等拓扑结构时，开关频率可达100kHz-1MHz，谐波分量覆盖150kHz-30MHz关键频段;

2、热-电耦合效应显著：大电流导致PCB温升，改变元器件寄生参数，引发高频振荡;

3、复杂电磁环境干扰：多模块并联时地环路耦合、共模噪声叠加，易导致传导发射超标。

例如，某30kW储能电源在CE认证中，150kHz-5MHz频段传导干扰超标12dB，80MHz处辐射场强达45dBμV/m，根源在于DC-DC模块的开关环路设计缺陷与滤波系统失效。

二、30千瓦移动电源EMC整改的四步法：从诊断到优化

1、问题定位与频谱分析

(1)近场探测技术：使用H场探头扫描PCB热点区域，识别主要干扰源(如MOSFET开关节点、变压器漏感区域);

(2)传导路径建模：通过LISN(线路阻抗稳定网络)分离共模(CM)与差模(DM)干扰分量，例如某案例中150kHz-1MHz频段以差模为主，5MHz以上以共模主导;

(3)热成像辅助：检测高温区域(如电感、电容)的寄生参数变化对EMI的影响。

2、电路设计与器件选型优化

(1)开关频率调谐：通过展频技术(SSFM)将固定频率扩展至±5%范围，降低峰值干扰。

(2)磁性元件升级：选用低损耗纳米晶磁芯电感，漏感控制在0.5%以下，降低高频谐振风险。

(3)电容网络重构

①输入端采用X2电容(2.2μF)+差模电感(50μH)组合，抑制低频传导噪声;

②输出端并联MLCC(0.1μF)与电解电容(4700μF)，形成宽频滤波。

3、PCB布局与屏蔽设计

(1)分层策略：采用6层板结构，将功率层(L2/L5)与信号层(L3/L4)通过地平面隔离，环路面积减少60%。

(2)关键路径处理

①开关管驱动线长度<λ/20(λ为最高干扰频率波长)，采用包地处理;

②变压器外围铺设1mm宽铜带，多点接地降低磁泄漏。

(3)结构屏蔽：铝合金外壳内衬导电泡棉(接触电阻<10mΩ)，通风孔采用蜂窝状金属网，屏蔽效能提升25dB。

4、系统级滤波与接地

(1)三级滤波架构

①前级：共模电感(15mH@100MHz)+X电容;

②中级：π型滤波器(L=10μH，C=0.22μF);

③后级：穿心电容(1000pF)抑制GHz级噪声。

(2)混合接地策略：功率地单点接地(接外壳)，信号地采用星型拓扑，地线阻抗<0.1Ω。

三、30千瓦移动电源EMC整改的典型整改案例解析

1、某30kW移动电源在FCC认证中遭遇以下问题：

(1)传导干扰：0.15-0.5MHz超标8dB;

(2)辐射干扰：80MHz频点超标15dB。

2、整改措施

(1)开关环路优化：将升压电路MOSFET与二极管距离缩短至3mm，环路面积从120mm²降至50mm²;

(2)共模抑制增强：在AC输入端增加Wurth 744233共模电感(20mH@100MHz)，Y电容从2.2nF调整为1nF以降低漏电流;

(3)热管理升级：为散热器加装铜屏蔽罩并接地，减少30MHz以上辐射噪声。

3、整改结果：传导干扰余量达6dB，辐射值降至限值以下9dB，一次性通过FCC Part 15B认证。

四、30千瓦移动电源EMC整改的标准符合性设计与测试要点

1、核心标准

(1)GB/T 17743：辐射骚扰限值;

(2)EN55032：多媒体设备EMC要求;

(3)FCC Part 15B：无意辐射体限值。

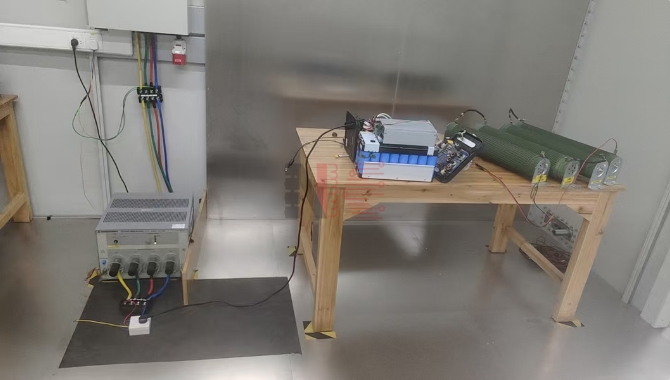

2、测试配置

(1)使用EMI接收机(如R&S ESRP)与双锥天线，扫描30MHz-1GHz频段;

(2)依据CISPR 16-2-1标准，设置检波器为QP(准峰值)模式。

3、预兼容测试

搭建近场扫描系统，结合ANSYS HFSS仿真预测远场辐射特性，降低30%试错成本。

五、30千瓦移动电源EMC整改的未来趋势与进阶策略

1、宽禁带器件应用：采用SiC MOSFET与GaN HEMT，开关频率提升至2MHz以上，需配套高频磁集成滤波技术;

2、智能诊断系统：基于机器学习分析历史EMC数据，自动推荐最优整改方案;

3、多物理场协同设计：建立电-热-结构耦合模型，预判温升对EMI的影响。

30千瓦移动电源的EMC整改是一项涵盖电路设计、布局优化、屏蔽滤波的系统工程。通过源头抑制、路径阻断、末端治理的三重策略，结合仿真验证与实测迭代，可显著提升产品合规性与市场竞争力。随着第三代半导体与AI技术的普及，EMC设计正从被动整改向主动预防转型，为高功率电源的创新发展提供坚实保障。
