一.背景与问题分析
与大多数电磁电路组件一样，电机是EMI的常见来源。它们是潜在的噪声源，可以产生共模电流。在电机工作的情况下，存在辐射和传导发射问题，干扰源分别来自磁源和电源。直流有刷电机的主要结构就是定子+转子+电刷，通过旋转磁场获得转动力矩，从而输出动能。电刷与换向器不断接触摩擦，在转动中起到导电和换相作用。电机在转动换向过程中，碳刷在不断的产生电弧，电弧产生高频噪声；高频噪声通过电机引线及外壳缝隙往外辐射。换向器是整个直流有刷电机的核心之一，不可替换。此类电机的换向片少的只有几对，多则十数对

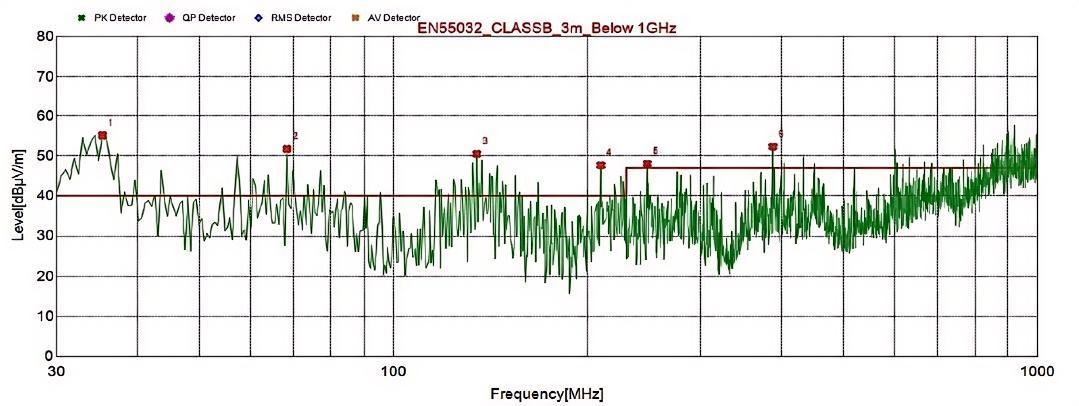

二. 整改前
三.整改措施

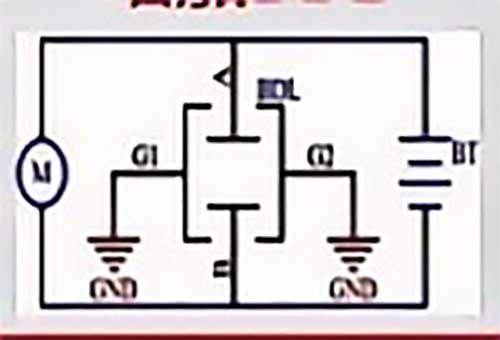

如图增加三端滤波电容BDL（耐压50V,2200pF）

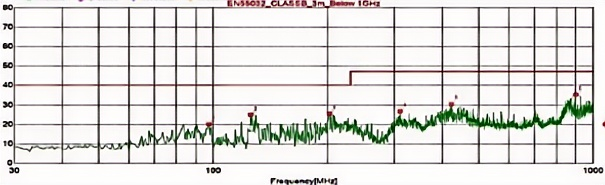

四.整改后
五：总结与建议
1.设计阶段预防：在产品设计初期引入EMC设计规范，优化结构和电路布局布线，降低整改成本。
2.测试与验证：在产品开发过程中进行预测试，及时发现并解决辐射问题。
3.持续改进：跟踪国内外EMC标准更新，确保产品符合最新法规要求。
