一.背景与问题分析

由于电磁环境越来越复杂，对产品的电磁辐射要求越来越高，越来越多的产品不得不考虑电磁兼容问题。电机作为许多产品的重要组成部分，例如扫地机，吸尘器，电子门锁，汽车上的雨刮、空调压缩机以及其他各种电动类产品等，电机电磁辐射问题也关乎产品的电磁辐射能否达标，常见的电机可分为有刷电机和无刷电机，本文将主要围绕直流有刷电机的噪声来源进行分析并提出相应的解决对策

二. 整改前

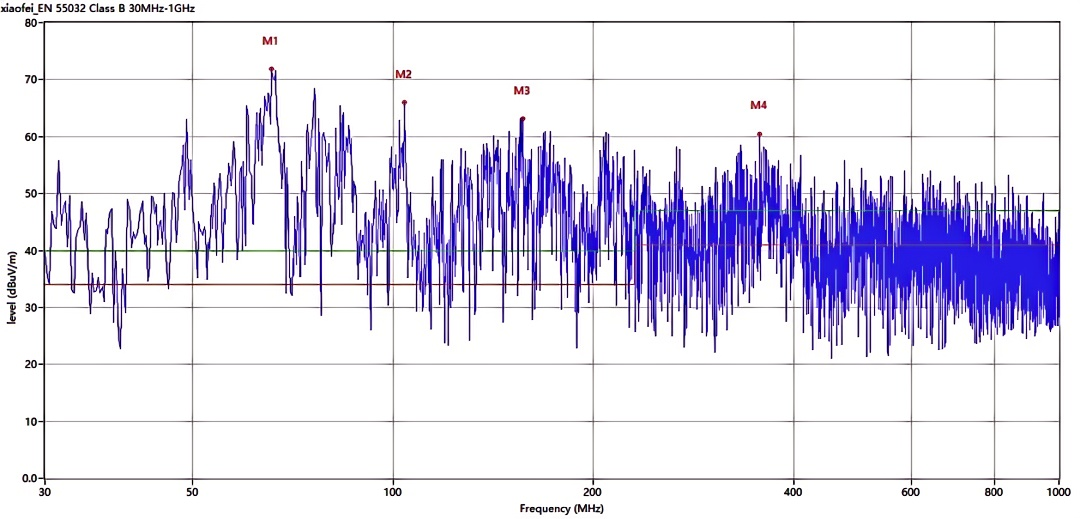

垂直方向

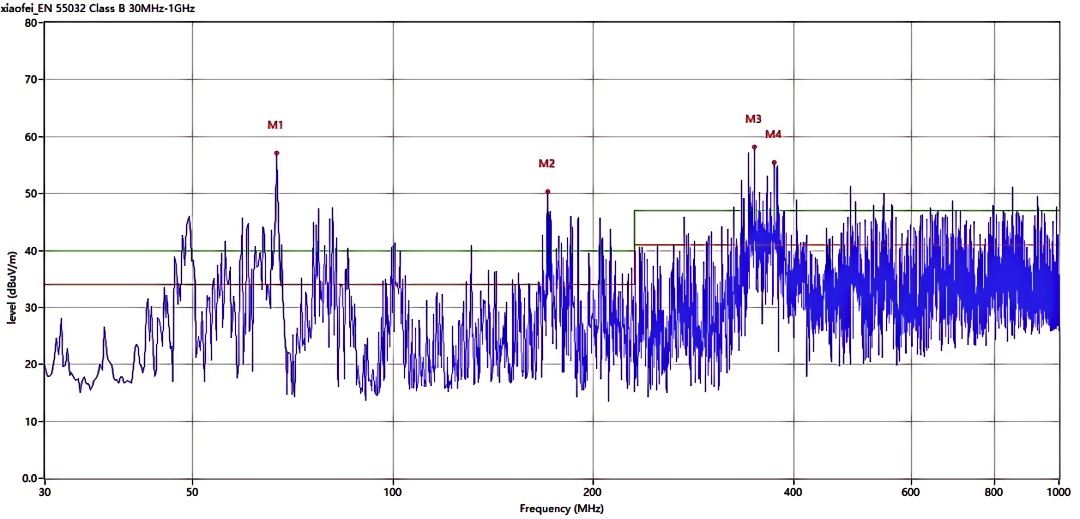

水平方向

三.整改措施

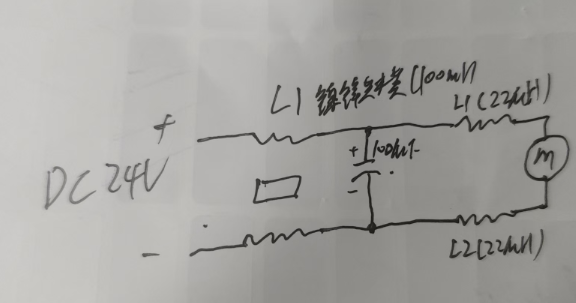

如图在电机正负极分别串22uH电流3A的差模色环电感，然后再并一个100uF400V耐压的电解电容，最后再在电源端串100mH的并线一起绕的共模电感。

四.整改后

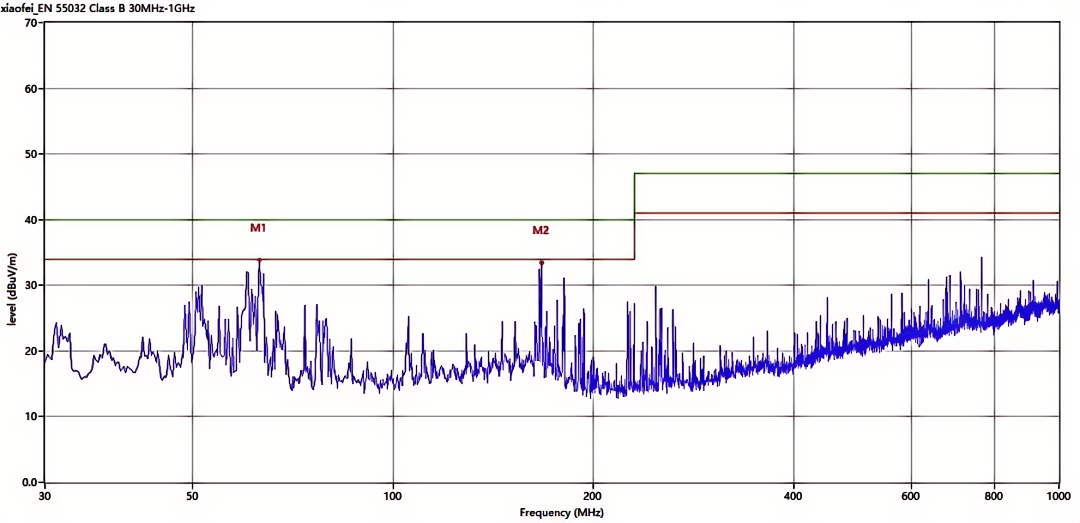

水平方向

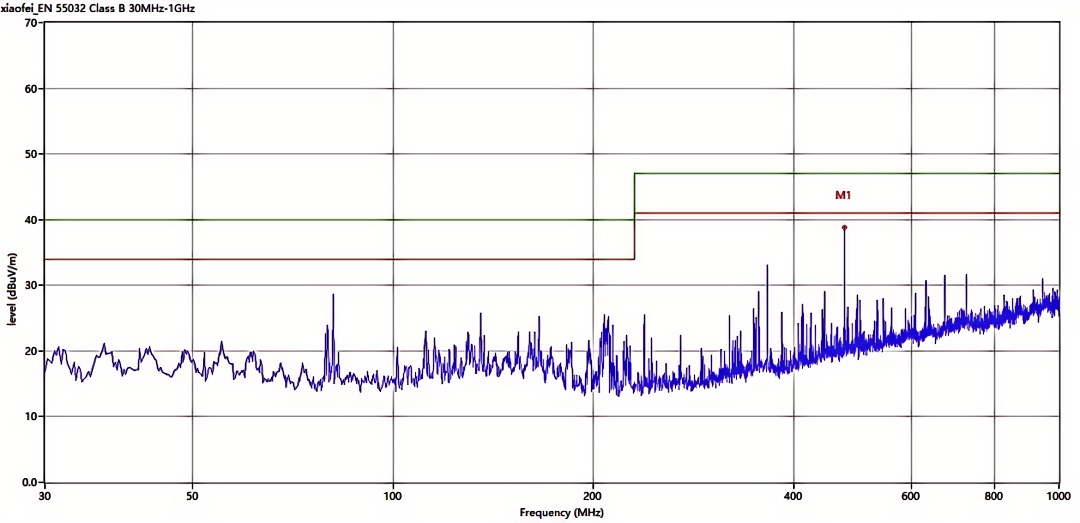

垂直方向

五．总结与建议

1.设计阶段预防：在产品设计初期引入EMC设计规范，优化结构和电路布局布线，降低整改成本。

2.测试与验证：在产品开发过程中进行预测试，及时发现并解决辐射问题。

3.持续改进：跟踪国内外EMC标准更新，确保产品符合最新法规要求。
