一. 背景与问题分析

厨房垃圾处理器是一种现代化环保家用电器，它安装于厨房水槽下部，与排水管相连，可以即时、方便、快捷的处理所有食物垃圾，有效防止水槽的堵塞，杜绝细菌蟑螂的生长繁殖，使您拥有一个清洁温馨的厨房。

厨房垃圾处理器是一种通过高速电机驱动碾磨件碾磨和粉碎食物残余物至粉末或小颗粒状而随水流下水道自然排出的清洁器具它能有效的将厨房中各种食物垃圾，如：小块猪骨头、鸡骨头、鱼骨头、蛋壳、瓜皮、果皮果核、茶叶渣、菜根叶、咖啡渣、剩饭、残羹、面包屑等等，粉碎研磨成糊浆状液体，通过管道随水自然排出，从而达到清洁环境，排除异味等效果。能减少厨房异味，减少害虫骚扰，促进家人健康。

二.整改前

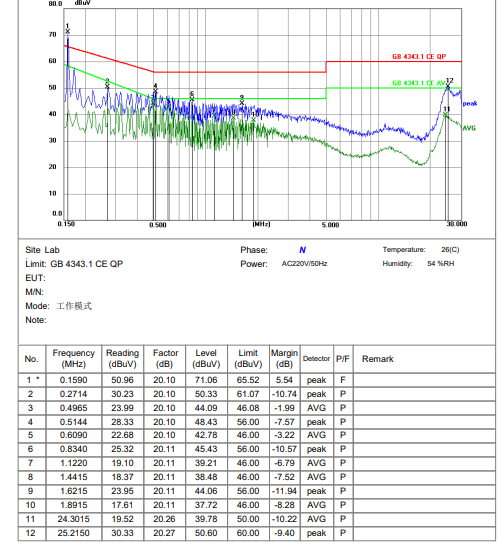

传导发射

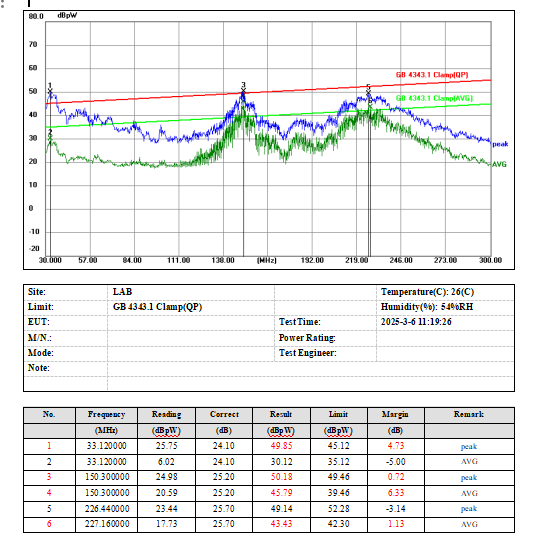

功率骚扰

三.整改措施

1.变压器换成带屏蔽的三明治绕法变压器，MOS管串磁珠源极串磁珠，电机每相对电机外壳地并102陶瓷电容。

2.电源控制器输出端空位加镍锌磁环绕10圈，做成卧式电感固定在板上。

3.电机线绕纳米晶磁环5圈，输出地线单独绕锰锌磁环4圈。

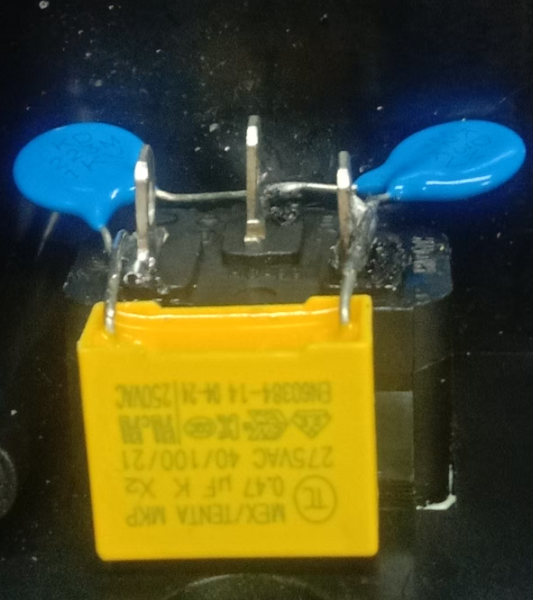

4.输入的纳米晶滤波磁环换成内径小一点，L，N，PE三线并绕10圈，板子最前面L,N并0.47uF的X电容后，再分别对地并223M Y电容。

四.整改后

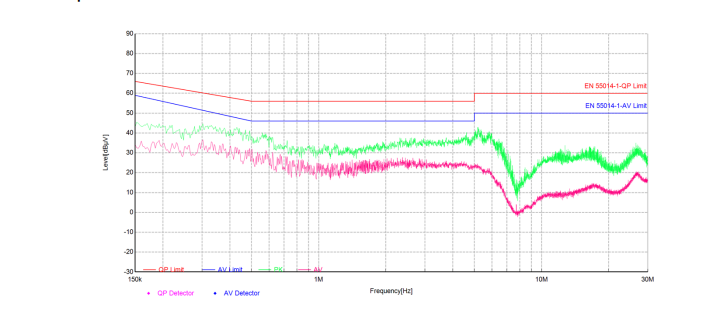

传导发射

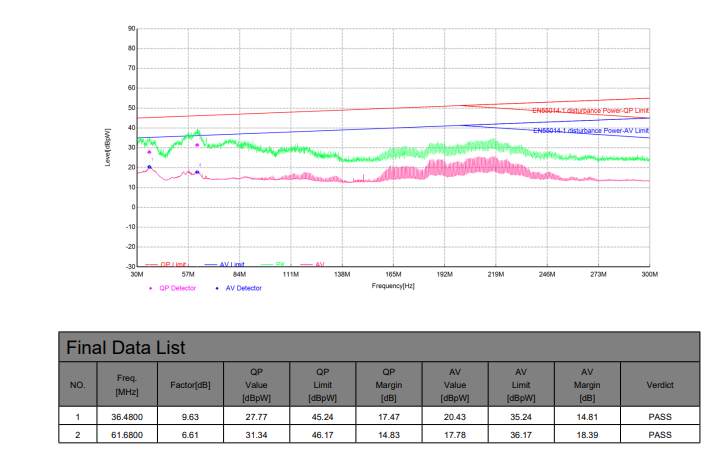

功率骚扰

五：总结与建议

1.不同于有刷电机的电刷与换向器的续断接触产生的电火花为较大噪声来源，无刷电机的噪声主要由电机控制驱动模块、开关管的开关噪声产生。另外，机器自身的电源模块：AC-DC、DC-DC模块也会产生较大噪声。

2.通过现场分析产品的原理图及PCBA，发现针对开关控制、驱动模块易出问题的点或者可通过限流、滤波降低干扰的点，如开关管SW端、MOS管输出端并无限流、滤波措施，或是滤波参数还有调整的空间；而电源DC-DC模块的输入端也无相应的抑制共模噪声措施；现场通过近场扫描也确实能发现这两块的噪声较大。
